- Material - M2 High Speed Steel
- Hardness for surface and core - 60-63 RC
- High Wear Resistance
- Through Hardened, can be used as ejector or core pin
- Ideal for forming molding detail with high quality surface finish
- Annealed Head

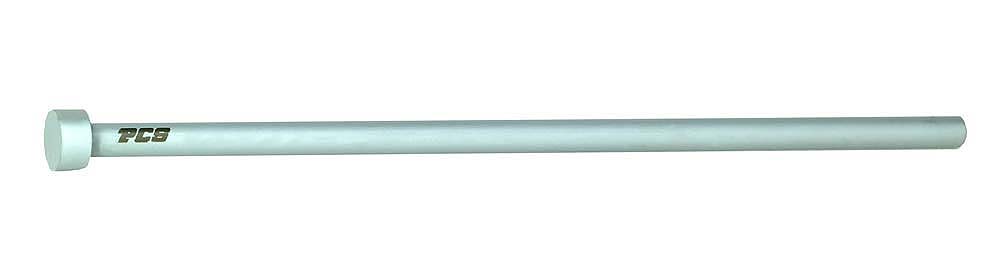

M-2 Ejector Pins
PCS Company's M-2 Ejector Pins are constructed from wear resistant high speed steel. These pins are through hardened to 60-63 RC. The diameters are precisely ground to provide dimensional stability and superior surface finish quality.
Press Enter on a column header to sort the table. Press Enter again to reverse the sort order.
| Item Number | Nominal Pin Diameter | D Actual Pin Diameter | D Tolerance | H Head Diameter | T Head Thickness | L Overall Length | CAD Files | Price (USD) | Quantity |
|---|---|---|---|---|---|---|---|---|---|
| M2P-116-10 | 1/16" | 0.062 | +.0000/-.0003 | 0.25 | 0.125 | 10" | $10.60 | ||
| M2P-116-3 | 1/16" | 0.062 | +.0000/-.0003 | 0.25 | 0.125 | 3" | $7.25 | ||
| M2P-1164-10 | 11/64" | 0.1714 | +.0000/-.0003 | 0.343 | 0.1875 | 10" | $11.02 | ||
| M2P-1164-6 | 11/64" | 0.1714 | +.0000/-.0003 | 0.343 | 0.1875 | 6" | $5.54 | ||
| M2P-116-6 | 1/16" | 0.062 | +.0000/-.0003 | 0.25 | 0.125 | 6" | $6.50 | ||
| M2P-12-10 | 1/2" | .4995 | +.0000/-.0003 | .750 | .250 | 10" | $27.46 | ||
| M2P-12-3 | 1/2" | .4995 | +.0000/-.0003 | .750 | .250 | 3" | $17.01 | ||
| M2P-12-6 | 1/2" | .4995 | +.0000/-.0003 | .750 | .250 | 6" | $24.31 | ||
| M2P-132-3 | 1/32" | .0307 | +.0000/-.0003 | .250 | .125 | 3" | $8.88 | ||
| M2P-132-6 | 1/32" | 0.0307 | +.0000/-.0003 | 0.25 | 0.125 | 6" | $12.07 | ||
| M2P-1364-10 | 13/64" | 0.2026 | +.0000/-.0003 | 0.375 | 0.1875 | 10" | $12.25 | ||
| M2P-1364-6 | 13/64" | 0.2026 | +.0000/-.0003 | 0.375 | 0.1875 | 6" | $5.54 | ||
| M2P-14-10 | 1/4" | 0.2495 | +.0000/-.0003 | 0.437 | 0.1875 | 10" | $12.25 | ||
| M2P-14-3 | 1/4" | 0.2495 | +.0000/-.0003 | 0.437 | 0.1875 | 3" | $6.98 | ||
| M2P-14-6 | 1/4" | 0.2495 | +.0000/-.0003 | 0.437 | 0.1875 | 6" | $7.70 | ||
| M2P-1564-10 | 15/64" | 0.2339 | +.0000/-.0003 | 0.406 | 0.1875 | 10" | $11.60 | ||
| M2P-1564-6 | 15/64" | 0.2339 | +.0000/-.0003 | 0.406 | 0.1875 | 6" | $5.54 | ||
| M2P-18-10 | 1/8" | 0.1245 | +.0000/-.0003 | 0.25 | 0.125 | 10" | $9.26 | ||
| M2P-18-3 | 1/8" | 0.1245 | +.0000/-.0003 | 0.25 | 0.125 | 3" | $4.51 | ||
| M2P-18-6 | 1/8" | 0.1245 | +.0000/-.0003 | 0.25 | 0.125 | 6" | $4.99 | ||
| M2P-316-10 | 3/16" | 0.187 | +.0000/-.0003 | 0.375 | 0.1875 | 10" | $11.21 | ||
| M2P-316-3 | 3/16" | 0.187 | +.0000/-.0003 | 0.375 | 0.1875 | 3" | $5.61 | ||
| M2P-316-6 | 3/16" | 0.187 | +.0000/-.0003 | 0.375 | 0.1875 | 6" | $6.22 | ||
| M2P-332-10 | 3/32" | 0.0933 | +.0000/-.0003 | 0.25 | 0.125 | 10" | $9.27 | ||
| M2P-332-3 | 3/32" | .0933 | +.0000/-.0003 | .250 | .125 | 3" | $4.89 | ||
| M2P-332-6 | 3/32" | 0.0933 | +.0000/-.0003 | 0.25 | 0.125 | 6" | $6.01 | ||
| M2P-364-3 | 3/64" | 0.0464 | +.0000/-.0003 | 0.25 | 0.125 | 3" | $6.32 | ||
| M2P-364-6 | 3/64" | 0.0464 | +.0000/-.0003 | 0.25 | 0.125 | 6" | $7.54 | ||
| M2P-38-3 | 3/8" | .3745 | +.0000/-.0003 | .625 | .250 | 3" | $13.11 | ||
| M2P-38-6 | 3/8" | .3745 | +.0000/-.0003 | .625 | .250 | 6" | $14.54 | ||
| M2P-516-10 | 5/16" | .3120 | +.0000/-.0003 | .500 | .250 | 10" | $16.25 | ||
| M2P-516-3 | 5/16" | .3120 | +.0000/-.0003 | .500 | .250 | 3" | $10.26 | ||
| M2P-516-6 | 5/16" | .3120 | +.0000/-.0003 | .500 | .250 | 6" | $10.74 | ||
| M2P-532-10 | 5/32" | 0.1557 | +.0000/-.0003 | 0.281 | 0.1562 | 10" | $10.45 | ||
| M2P-532-3 | 5/32" | 0.1557 | +.0000/-.0003 | 0.281 | 0.1562 | 3" | $5.08 | ||
| M2P-532-6 | 5/32" | 0.1557 | +.0000/-.0003 | 0.281 | 0.1562 | 6" | $5.61 | ||
| M2P-564-10 | 5/64" | 0.0776 | +.0000/-.0003 | 0.25 | 0.125 | 10" | $11.08 | ||
| M2P-564-3 | 5/64" | 0.0776 | +.0000/-.0003 | 0.25 | 0.125 | 3" | $6.87 | ||
| M2P-564-6 | 5/64" | 0.0776 | +.0000/-.0003 | 0.25 | 0.125 | 6" | $6.60 | ||
| M2P-716-10 | 7/16" | .4370 | +.0000/-.0003 | .687 | .250 | 10" | $26.45 | ||
| M2P-716-3 | 7/16" | .4370 | +.0000/-.0003 | .687 | .250 | 3" | $15.86 | ||
| M2P-732-10 | 7/32" | 0.2183 | +.0000/-.0003 | 0.406 | 0.1875 | 10" | $12.35 | ||
| M2P-732-6 | 7/32" | 0.2183 | +.0000/-.0003 | 0.406 | 0.1875 | 6" | $5.54 | ||
| M2P-764-10 | 7/64" | 0.1089 | +.0000/-.0003 | 0.25 | 0.125 | 10" | $8.94 | ||
| M2P-764-6 | 7/64" | 0.1089 | +.0000/-.0003 | 0.25 | 0.125 | 6" | $6.01 | ||
| M2P-964-10 | 9/64" | 0.1401 | +.0000/-.0003 | 0.25 | 0.125 | 10" | $9.50 | ||
| M2P-964-6 | 9/64" | 0.1401 | +.0000/-.0003 | 0.25 | 0.125 | 6" | $4.22 |
